4. 아두이노 예제 코드 불러오기

안녕하세요. 아두이노 보드를 PC와 연결해 실제 동작을 확인하기 위해 가장 간단한 방법 중에 하나인 LED Blink 예제를 실행하면서 개발환경 내 코드 구성이 어떻게 되어 있는지와 간단한 해석을 함께 해볼께요.



LED Blink 예제는 보드에 있는 LED를 1초 간격으로 켜고 끄고 하는 동작을 반복해서 LED가 깜빡깜빡이는 동작을 실제 확인할 수 있는 예제 코드입니다.





---

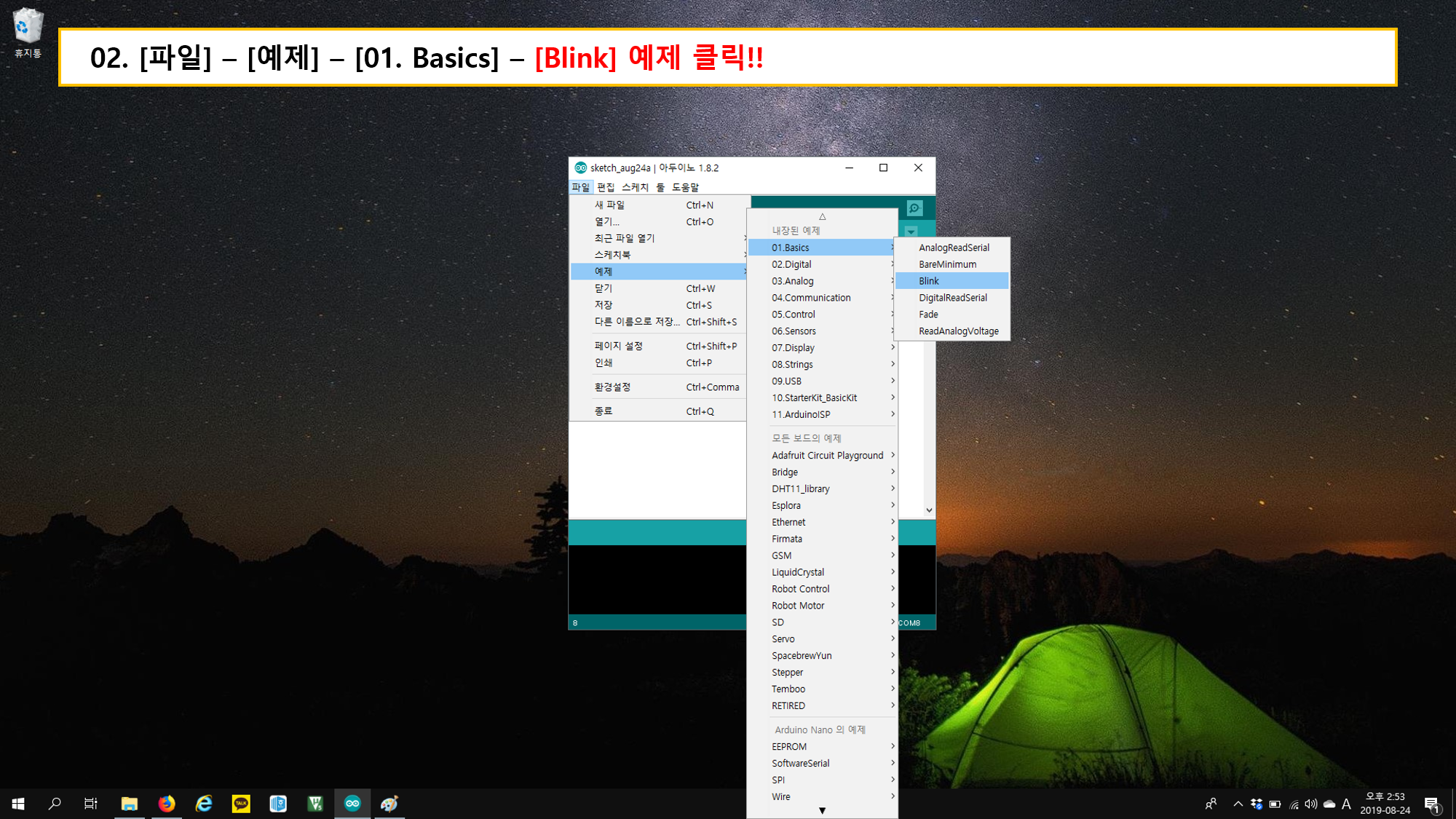

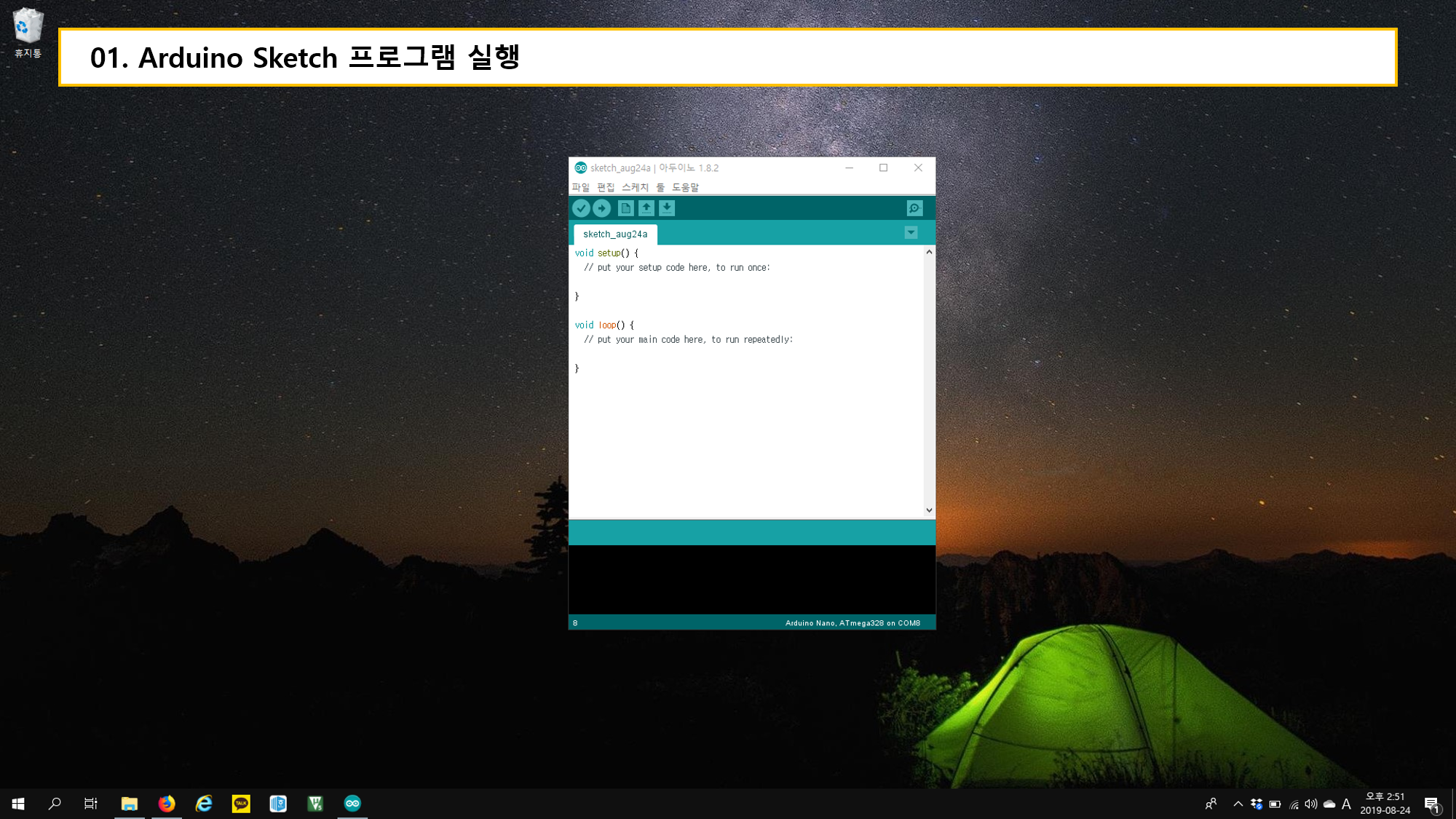

아두이노 예제 코드 불러오기

---

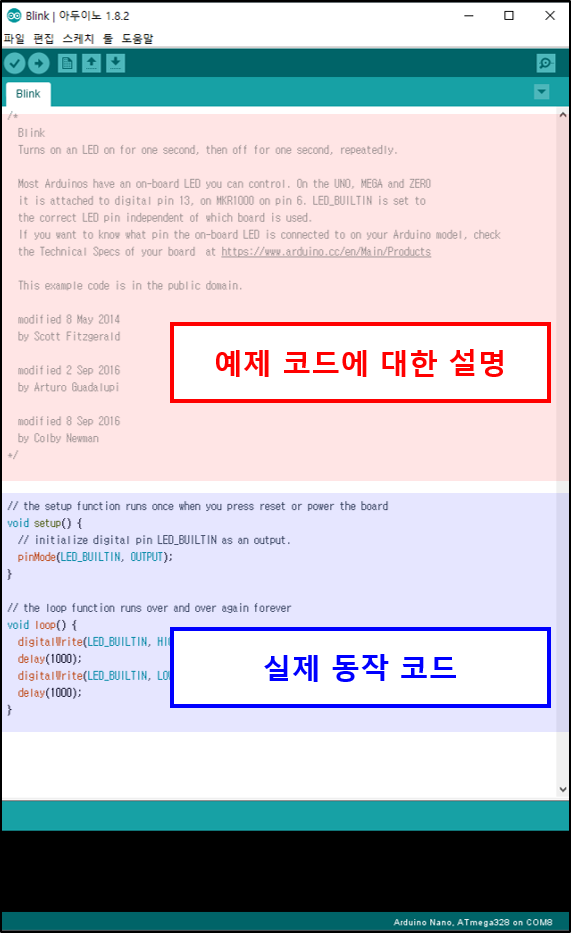

위와 같은 순서로 예제 코드를 열어보면 아래처럼 구성이 되어 있는데요. 갑자기 너무 긴 코드가 나와서 당황하실 수 있지만, 실제로 위에 회색으로 되어 있는 부분은 예제 코드를 만든 사람이 코드에 대해서 사용자들이 이해하기가 편하게 설명을 남겨둔 부분입니다.



위 부분을 보면 간략하게 이 코드에 대한 설명인데, 가지고 있는 아두이노 보드에 LED를 제어할 수 있는 코드로 어떤 핀을 사용해서 코드가 구성이 되었는지 설명이 되어 있습니다. 그리고 아래에는 간단하게 코드가 언제 수정이 되었는지 누구에 의해서 수정이 되었는지를 표시해두었고요.



위에 길고 긴 영어를 지나치면 실제 LED가 깜빡이는 동작을 하는 실행 코드가 나와있는데, 10줄 정도의 짧은 코드로 LED를 제어할 수 있는 것을 확인할 수 있어요. 코드에 대한 설명은 다음 포스팅에서 이어 나가겠습니다.



그래서 본 예제 코드를 보드에 업로드 하는 방법은

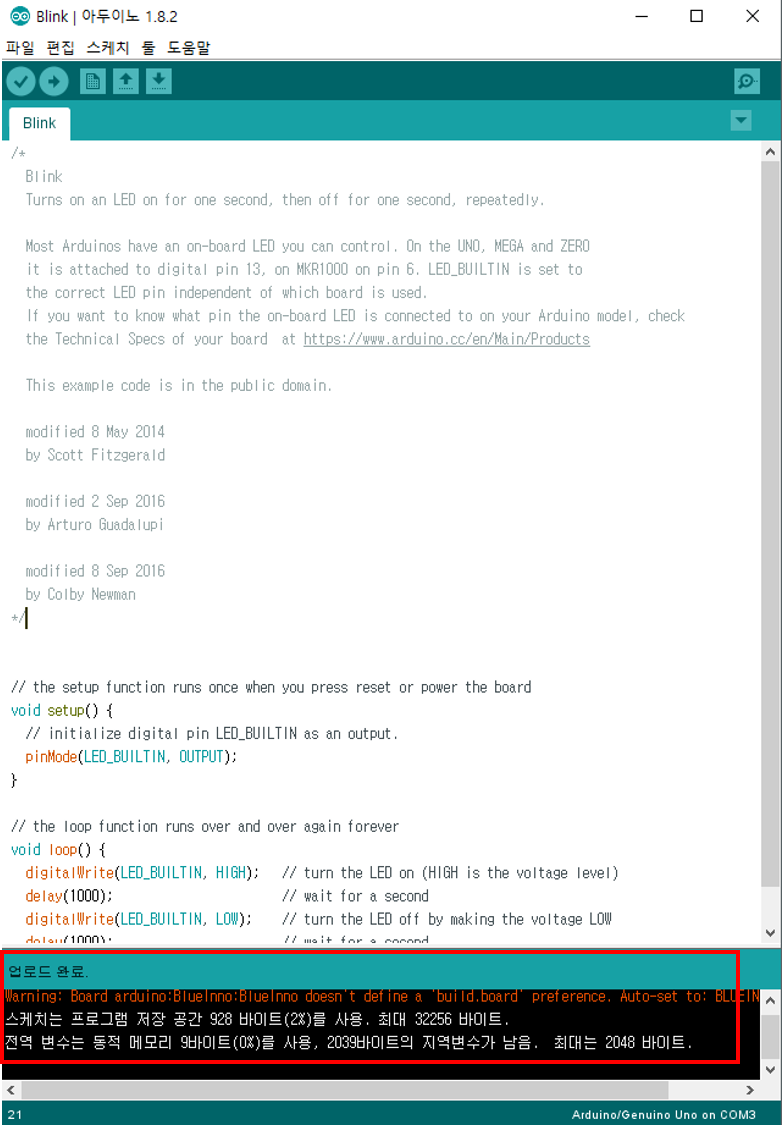

메뉴 중에 [스케치] 탭에서 업로드를 눌러서 시작할 수 있고 업로드가 완료되면 다음과 같이

업로드 완료가 되고 프로그램이 아두이노 보드에서 얼마만큼의 메모리를 사용하는지에 대한 정보가 같이 표시되고 있습니다. (위 사진에 보이는 경고메시지[warning]는 제 개발환경 문제로 표시되는 문구는 조금 차이가 있을 수 있습니다.)



이렇게 업로드가 완료되면 다음과 같이 보드 위에 L이라 표시되어 있는 LED에서 주황색 불이 1초 간격으로 깜빡이는 모습을 확인할 수 있습니다.(일부 보드에서 LED의 색깔은 조금 다를 수 있어요.)

다음과 같이 기본 예제 코드 동작을 확인해볼 수 있었습니다. 빨리 업로드를 하려고하는데 작성하는데 요령이 없어서, 표현을 못해서 너무 오랜 시간이 걸리고 있어 뭔가 아쉽네요....



다음에는 해당 동작을 이용해서 코드를 변경해서 동작을 변경해보고 외부에 추가적인 LED를 연결해 제어하는 포스팅으로 다시 찾아오겠습니다.



---
